橡膠塑料加工行業的生產過程伴隨著高溫熔融、高壓成型和快速冷卻等關鍵環節，從塑料擠出機的料筒降溫，到注塑模具的恒溫控制，再到橡膠硫化的溫度調節，每一個環節的溫度管理都直接影響產品的尺寸精度、力學性能和外觀質量。冷水機作為關鍵溫控設備，需在高溫環境（車間溫度 40-50℃）、粉塵污染的工況下，提供 5-35℃的寬域控溫能力（精度 ±1℃），同時具備抗腐蝕、防堵塞和高效節能的特性。橡塑加工用冷水機的選型與運行，是平衡生產效率、產品品質與能耗成本的核心環節，更是推動橡塑制品向高精度、高性能發展的重要支撐。

一、橡膠塑料加工行業對冷水機的核心要求

（一）精準溫控與成型穩定性

橡塑材料的敏感性對溫度波動極為敏感：

? 塑料注塑模具需維持 25±1℃，溫度波動超過 ±2℃會導致制品收縮率偏差（≥0.5%），產生尺寸超差和翹曲變形；

? 擠出機料筒冷卻需分段控溫（150-250℃梯度），水溫偏差會導致熔體黏度波動（≥10%），影響擠出穩定性；

? 橡膠硫化模具需控制在 160±1℃，溫差過大會導致硫化度不均（硬度偏差≥5 Shore A），降低產品使用壽命。

某塑料配件廠因注塑模具溫控波動（±2.5℃），導致一批次汽車塑料件尺寸超差，報廢損失超 200 萬元。

（二）抗污染與防堵塞能力

加工環境的特殊性對設備提出挑戰：

? 冷卻系統需耐受塑料顆粒、橡膠碎屑的污染，水路過濾器精度需≤50μm，且具備自動反沖洗功能（壓差≥0.1MPa 時啟動）；

? 與脫模劑、潤滑油接觸的部件需采用 304 不銹鋼材質，密封件選用耐油橡膠（如丁腈橡膠 NBR），抗溶脹率≤5%；

? 設備防護等級需達到 IP54 以上，能在粉塵濃度≥50mg/m3 的車間環境中穩定運行（無電氣故障）。

某橡膠制品廠因冷卻管路被炭黑顆粒堵塞，導致硫化機溫度失控，一批次輪胎胎面硫化不足，強度下降 20%。

（三）高適配性與能耗優化

多樣化生產需求要求設備靈活調節：

? 需支持寬負荷運行（20%-100%），適配間歇式生產模式（如注塑機的周期性開合模）；

? 冷卻水溫可精準調節（5-35℃），滿足不同材料需求（如 PC 料需低至 15℃，PE 料可高至 30℃）；

? 運行能效比（COP）需≥3.0，支持變頻調節和余熱回收，單位產品冷卻能耗≤50kWh / 噸。

二、不同橡塑加工場景的定制化冷卻方案

（一）塑料加工：注塑與擠出冷卻

1. 注塑模具冷卻系統

某精密注塑廠采用該方案后，制品尺寸精度從 ±0.1mm 提升至 ±0.05mm，翹曲變形率下降 60%。

? 核心挑戰：注塑模具（鎖模力 50-3000 噸）的型腔和型芯需均勻冷卻，溫差需控制在≤2℃，否則會導致制品內應力集中（開裂風險增加 30%）。

? 定制方案：

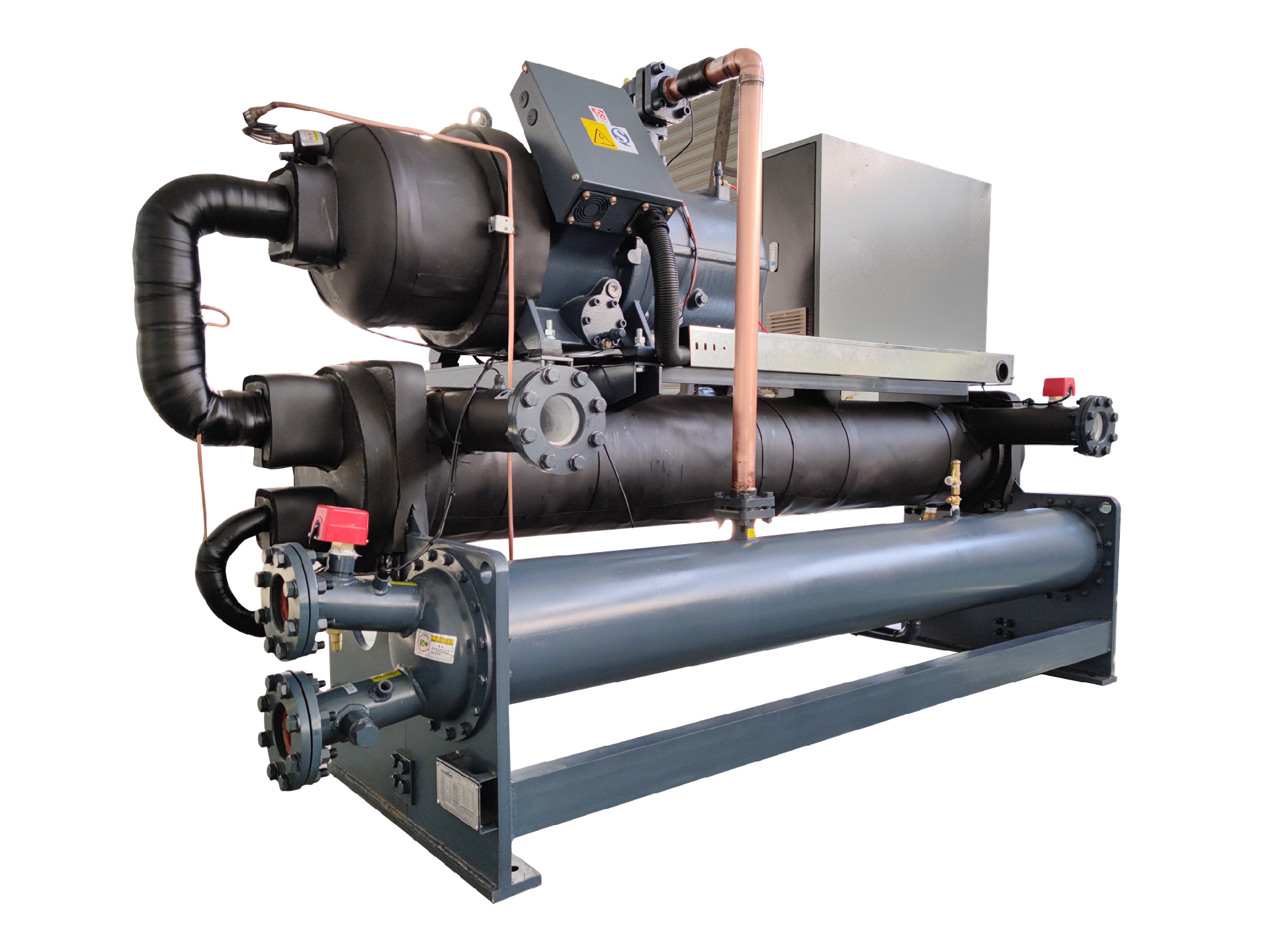

? 采用螺桿式冷水機（制冷量 50-500kW），為模具水路供水，水溫控制精度 ±0.5℃，流量穩定性 ±2%；

? 模具水路采用隨形設計（距離型腔表面 5-8mm），采用多級分流（每腔獨立水路），確保冷卻均勻；

? 與注塑機聯動，根據制品周期（30-300 秒）自動調整冷卻時間，保壓階段強化冷卻（流量提升 20%）。

1. 塑料擠出機冷卻系統

? 核心挑戰：擠出機（螺桿直徑 30-200mm）的料筒和機頭需分段冷卻，每段溫差需控制在 ±1℃，避免熔體降解和擠出波動。

? 定制方案：

? 采用變頻渦旋冷水機（制冷量 30-200kW），配合電加熱實現分段控溫，水溫控制在 15±1℃；

? 料筒冷卻采用螺旋槽式水套（換熱面積增加 40%），機頭采用噴淋式冷卻，確保快速響應；

? 系統配備壓力補償裝置，根據螺桿轉速（50-300rpm）自動調整冷卻水量，維持熔體壓力穩定。

（二）橡膠加工：硫化與壓延冷卻

1. 橡膠硫化機冷卻系統

? 需求：平板硫化機（壓力 10-50MPa）的熱板需冷卻，確保硫化溫度 150-180±1℃，冷卻不足會導致過硫化（彈性下降 15%）。

? 方案：

? 采用冷熱一體機（制冷量 50-300kW），配合電加熱實現精準控溫，水溫控制在 30±1℃；

? 熱板水路采用并聯設計（每塊熱板獨立供水），進出口溫差≤3℃，確保板面溫度均勻；

? 與硫化控制系統聯動，按預設硫化曲線（升溫 - 恒溫 - 降溫）自動調節，恒溫階段溫差控制在 ±0.5℃。

1. 橡膠壓延機冷卻系統

? 需求：壓延機輥筒（溫度 80-120℃）需冷卻，輥面溫差需≤2℃，避免膠片厚度不均（偏差≥0.05mm）。

? 方案：

? 采用高壓冷水機（工作壓力 1.5-2.0MPa），制冷量 100-500kW，為輥筒內部流道供水，水流速≥2m/s；

? 輥筒水路采用雙螺旋流道設計（正反旋向），確保軸向溫差≤1℃；

? 系統配備輥溫在線監測（紅外測溫儀），偏差超限時自動調整對應區域冷卻水量。

（三）特種制品加工：吹塑與發泡冷卻

1. 中空吹塑成型冷卻系統

某飲料瓶廠采用該方案后，單模生產效率從 300 個 / 小時提升至 450 個 / 小時，能耗下降 25%。

? 核心挑戰：吹塑模具（如塑料瓶、儲罐）需快速冷卻，制品冷卻時間占成型周期的 60%-80%，冷卻不足會導致生產效率低下。

? 定制方案：

? 采用高效水冷冷水機（制冷量 50-300kW），為模具和吹氣裝置供水，水溫控制在 10±1℃，增強冷卻效率；

? 模具采用噴霧 + 水套復合冷卻，吹氣管路內置冷卻芯棒，將冷卻時間縮短 30%；

? 與吹塑機聯動，根據制品容積（0.5-200L）自動調整冷卻水量和時間，厚壁制品采用分段冷卻。

1. 泡沫塑料發泡冷卻系統

? 需求：EPS、PU 泡沫發泡成型需控制冷卻速率（5-10℃/min），溫度過高會導致泡孔合并（密度偏差≥5kg/m3）。

? 方案：

? 采用低溫冷水機（制冷量 30-150kW），為發泡模具和冷卻水套供水，水溫控制在 5±1℃；

? 冷卻系統采用二次循環設計，一次側冷水機組供冷，二次側模具噴淋，溫差控制精準；

? 配備流量計量裝置，根據發泡劑種類（戊烷、CO?）調整冷卻強度，確保泡孔均勻。

三、運行管理與維護策略

（一）水質控制與防堵塞管理

1. 循環水系統維護

? 水質標準：采用軟化水（硬度≤50mg/L），添加阻垢劑（如聚磷酸鹽）和緩蝕劑，控制 pH 值 7.5-8.5；

? 過濾系統：主回路安裝自清潔過濾器（精度 50μm），模具進水前加裝 Y 型過濾器（精度 20μm），每日排污；

? 管道清潔：每月用高壓水沖洗管路（壓力 5-8MPa），每季度對易結垢設備進行化學清洗（檸檬酸溶液）。

1. 污染防控措施

? 車間隔離：冷水機安裝于獨立機房，與生產區保持≥3 米距離，進風口加裝防塵網（過濾效率≥90%）；

? 回水過濾：從模具回流的水路加裝磁性分離器和濾網，攔截鐵磁性雜質和塑料顆粒；

? 定期檢查：每周拆解清洗過濾器濾芯，每月檢查管路彎頭、閥門等易堵塞部位，及時清理沉積物。

某橡塑工業園通過嚴格水質管理，冷卻系統堵塞故障率從 15 次 / 年降至 2 次 / 年，維護成本降低 70%。

（二）能效優化與智能運行

1. 負荷動態調節

? 變頻控制：根據設備運行狀態（開機臺數、生產負荷）自動調整壓縮機轉速（30-60Hz），部分負荷時節能 30%-40%；

? 分時段運行：設置生產高峰（8:00-20:00）滿負荷運行，夜間低谷時段降載保溫，節省電費 25%；

? 某塑料加工廠應用后，冷水機年耗電量下降 80 萬度，折合減少碳排放 500 噸。

1. 智能協同策略

? 群組控制：多臺冷水機并聯運行時，按總冷量需求智能啟停（如 4 臺機組實現 25%-100% 平滑調節）；

? 工藝聯動：通過工業互聯網平臺與生產 MES 系統對接，根據生產計劃提前預冷模具（節省預熱時間）；

? 數據監控：實時采集溫度、流量、能耗數據，生成能效分析報告，優化冷卻參數（如模具水溫每降低 1℃節能 2%）。

（三）設備維護與應急處理

1. 預防性維護計劃

? 日常檢查：每日記錄進出水溫度、壓力、電流，檢查設備有無泄漏和異常噪音，過濾器壓差≤0.1MPa；

? 定期保養：每運行 2000 小時更換冷凍油和干燥過濾器，每季度清潔冷凝器和蒸發器；

? 季節維護：夏季來臨前清洗冷凝器（提高散熱效率），冬季前檢查防凍液濃度（冰點≤-10℃）。

1. 應急處理預案

? 溫度超標：立即啟動備用冷水機（切換時間≤30 秒），同時降低生產設備負荷（如注塑機降速 50%）；

? 管路泄漏：關閉故障回路閥門，采用帶壓堵漏工具臨時處理，待生產間隙更換損壞部件；

? 停電故障：?jiǎn)⒂?/span> UPS 電源（維持 30 分鐘數據上傳）和備用發電機，優先保障關鍵設備冷卻不中斷。

四、典型案例：橡塑制品工廠冷卻系統設計

（一）項目背景

某大型橡塑制品工廠（年產塑料配件 5 萬噸、橡膠制品 3 萬噸）需建設綜合冷卻系統，服務于 20 臺注塑機、8 臺擠出機、10 臺硫化機及輔助設備，要求系統總制冷量 2000kW，控溫精度 ±1℃，年運行時間 7200 小時。

（二）系統配置

1. 冷卻架構：

? 注塑區：8 臺 200kW 螺桿冷水機（6 用 2 備），為注塑模具供水，水溫控制 25±0.5℃；

? 擠出區：5 臺 100kW 變頻冷水機，服務擠出機和吹塑設備，控溫精度 ±1℃；

? 橡膠區：6 臺 150kW 冷熱一體機，為硫化機和壓延機冷卻，溫度控制范圍 5-35℃。

1. 性能與節能設計：

? 全系統采用軟化水 + 阻垢劑處理，多級過濾（50μm+20μm），確保水路清潔；

? 安裝智能能源管理平臺，實現負荷預測、變頻調節和遠程監控，綜合節能率≥25%；

? 關鍵設備采用防腐蝕設計（304 不銹鋼管路 + NBR 密封件），適應橡塑加工環境。

（三）運行效果

? 產品品質：塑料件尺寸精度控制在 ±0.05mm，橡膠制品硫化均勻性提升至 98%，客戶投訴率下降 60%；

? 生產效率：注塑周期縮短 15%，擠出機有效作業率從 85% 提升至 95%；

? 成本效益：?jiǎn)挝划a(chǎn)品冷卻能耗降至 45kWh / 噸，年節約電費 180 萬元，投資回收期 3 年。

橡膠塑料加工行業的冷水機應用，是 “精準控溫” 與 “高效節能” 的高度統一，它不僅能保障橡塑制品的尺寸精度和力學性能，更能通過智能管理降低生產成本。隨著橡塑材料向工程化、功能化發展（如高性能工程塑料、環保橡膠），冷水機將向 “更高精度控溫（±0.5℃）、全工藝協同、低碳制冷” 方向發展。選擇專業的橡塑加工冷水機，是實現高品質橡塑制品量產的關鍵舉措。
