化纖行業的生產過程伴隨著高溫熔融、高速紡絲和復雜化學處理等關鍵環節，從聚合反應的恒溫控制，到紡絲組件的冷卻定型，再到牽伸工藝的溫度調節，每一個環節的溫度管理都直接影響纖維的強度、細度和染色性能。冷水機作為關鍵溫控設備，需在高濕度、多化學介質的生產環境中，提供 5-35℃的寬域控溫能力（精度 ±0.5℃），同時具備耐化學腐蝕、防堵塞和連續運行的特性。化纖用冷水機的選型與運行，是平衡纖維品質、生產效率與能耗成本的核心環節，更是推動化纖產業向高性能、差異化發展的重要支撐。

一、化纖行業對冷水機的核心要求

（一）精準溫控與纖維品質穩定性

紡絲工藝的敏感性對溫度波動極為敏感：

? 聚酯聚合反應需維持 280±0.5℃，溫度波動超過 ±1℃會導致熔體黏度偏差（≥20Pa?s），纖維斷裂強度下降 15%；

? 紡絲組件冷卻需控制風溫 20±0.5℃，溫差過大會導致絲條冷卻不均（纖度偏差≥1dtex），產生毛絲和斷頭；

? 牽伸輥溫度需穩定在 80-120±1℃，溫度漂移會導致纖維取向度差異（沸水收縮率偏差≥2%）。

某滌綸長絲廠因紡絲冷卻風溫波動（±1.2℃），導致一批次 FDY 纖維染色色差（ΔE≥3），客戶退貨損失超 500 萬元。

（二）耐化學腐蝕與防堵塞能力

化纖環境對設備構成嚴峻挑戰：

? 冷卻系統需耐受紡絲油劑（含脂肪酸酯、乳化劑）和聚合單體（如 PET、PA6）的侵蝕，金屬部件需采用 316L 不銹鋼（年腐蝕速率≤0.05mm）；

? 與熔體接觸的冷卻部件需采用拋光處理（Ra≤0.8μm），并安裝精密過濾器（精度 50μm），防止聚合物顆粒沉積堵塞；

? 密封件需選用耐油氟橡膠（FKM），避免被紡絲油劑溶脹（溶脹率≤5%）導致泄漏污染。

某錦綸廠因冷卻器被聚合物堵塞，導致紡絲組件壓力驟升，單班斷絲率從 1% 增至 8%，生產效率下降 40%。

（三）高可靠性與連續生產保障

規模化紡絲要求設備極致穩定：

? 冷水機組需支持 365 天連續運行（MTBF≥15000 小時），平均維修時間≤1 小時，避免紡絲中斷（損失≥8 萬元 / 小時）；

? 關鍵系統（如紡絲冷卻、牽伸加熱）需采用 N+1 冗余設計，單機組故障時切換時間≤5 秒，確保生產不中斷；

? 設備防護等級需達到 IP55 以上，能在濕度≥90%、油霧濃度≥50mg/m3 的環境中穩定運行。

二、不同化纖場景的定制化冷卻方案

（一）聚合工藝：反應釜與熔體冷卻

1. 聚酯聚合反應冷卻系統

某聚酯廠采用該方案后，聚合釜批次合格率從 92% 提升至 99%，熔體質量穩定性顯著提升。

? 核心挑戰：聚酯聚合反應釜（50-200m3）需精準控制反應溫度（260-280℃），撤熱速率不足會導致反應不完全（端羧基含量超標≥2mol/t）。

? 定制方案：

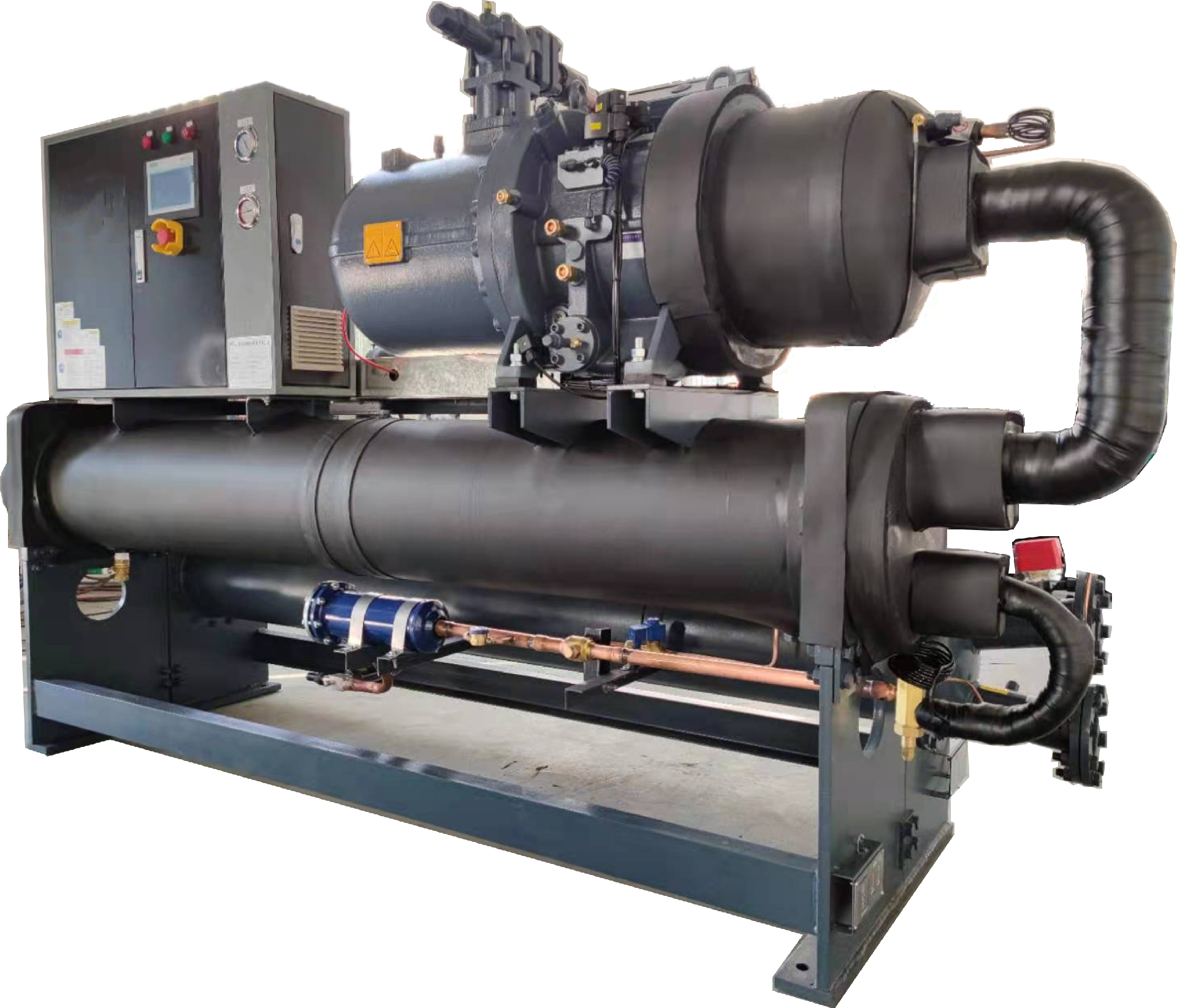

? 采用高壓螺桿冷水機（316L 不銹鋼換熱器），制冷量 500-2000kW，為反應釜夾套供水，控溫精度 ±0.5℃；

? 冷卻系統采用 “急冷 + 微調” 雙回路設計，通過比例調節閥精確控制撤熱速率，匹配聚合反應放熱曲線；

? 與聚合 DCS 系統聯動，根據熔體黏度自動調整冷卻強度，確保特性黏度偏差≤0.02dL/g。

1. 熔體管道冷卻系統

? 核心挑戰：聚合熔體輸送管道需維持 270±1℃，局部過冷會導致熔體結晶（產生晶點），影響紡絲質量（斷頭率增加 5 倍）。

? 定制方案：

? 采用冷熱一體機（制冷量 100-500kW），配合電加熱實現精確控溫，水溫控制在 30±1℃；

? 管道冷卻采用分段式水套設計，每段獨立控溫，確保軸向溫差≤1℃；

? 系統配備在線黏度監測儀，發現異常時自動調整對應區域冷卻強度，避免晶點產生。

（二）紡絲工藝：組件與冷卻風冷卻

1. 紡絲組件冷卻系統

? 需求：紡絲組件（噴絲板、計量泵）需冷卻，溫度控制在 250±1℃，高溫會導致組件磨損（使用壽命縮短 50%）和熔體降解。

? 方案：

? 采用精密螺桿冷水機（制冷量 200-800kW），為組件水套供水，水溫控制在 25±0.5℃，流量穩定性 ±1%；

? 冷卻水路采用多通道設計，確保噴絲板周邊溫度均勻（溫差≤0.5℃），避免絲條冷卻不均；

? 與紡絲控制系統聯動，根據紡絲速度（3000-6000m/min）自動調整冷卻水量，維持組件恒溫。

1. 側吹風冷卻系統

? 需求：紡絲側吹風需控制風溫 20±0.5℃、風速 0.5-1.5m/s，溫度波動會導致初生纖維取向差異（沸水收縮率偏差≥3%）。

? 方案：

? 采用渦旋式冷水機（制冷量 100-500kW），為側吹風空調箱表冷器供水，水溫控制在 12±0.5℃；

? 冷卻系統配備恒溫水箱和精密調節閥，確保風溫波動≤±0.3℃，風速均勻性≥90%；

? 與卷繞機聯動，根據絲束旦數（50-500dtex）自動調整冷卻參數，匹配不同規格纖維需求。

（三）后加工工藝：牽伸與定型冷卻

1. 牽伸輥冷卻系統

某化纖廠采用該方案后，纖維熱收縮率 CV 值從 4% 降至 1.5%，織物染色均勻性顯著提升。

? 核心挑戰：熱牽伸輥（溫度 80-180℃）需精確控溫，溫差過大會導致纖維熱收縮不均（CV 值≥3%），影響織物平整度。

? 定制方案：

? 采用高溫冷水機（制冷量 150-600kW），配合電加熱實現寬溫域控制，水溫控制精度 ±0.5℃；

? 牽伸輥內部采用螺旋形流道設計，確保輥面溫度均勻性（溫差≤1℃），軸向溫差≤0.5℃；

? 系統配備紅外測溫儀，實時監測輥面溫度，偏差超限時自動調整冷卻水量和加熱功率。

1. 定型機冷卻系統

? 需求：化纖定型機（溫度 180-220℃）的冷卻輥需將纖維從高溫降至 50℃以下，冷卻不足會導致定型效果反彈（縮水率超標≥2%）。

? 方案：

? 采用高效螺桿冷水機（制冷量 300-1200kW），為多組冷卻輥供水，水溫控制在 15±1℃；

? 冷卻系統采用 “梯度冷卻” 設計，先通過余熱回收預熱冷水（節能 25%），再分段降溫至工藝溫度；

? 與定型機聯動，根據纖維種類（滌綸 / 錦綸 / 丙綸）和定型速度（30-100m/min）自動調整冷卻強度。

三、運行管理與維護策略

（一）防腐蝕與油劑控制

1. 材質選擇與防護

? 聚合區：采用 316L 不銹鋼管道和換熱器，焊接采用氬弧焊 + 酸洗鈍化，避免縫隙腐蝕；

? 紡絲區：與油劑接觸的部件采用拋光處理（Ra≤0.4μm），表面噴涂聚四氟乙烯涂層，降低黏附；

? 密封材料：選用耐油氟橡膠（FKM）或全氟醚橡膠（FFKM），耐受紡絲油劑和高溫（≤200℃）侵蝕。

1. 油劑分離與過濾

? 分離系統：冷卻回水端安裝油水分離器（分離效率≥95%），定期排放分離出的紡絲油劑；

? 過濾保護：主回路安裝自清潔過濾器（精度 50μm）+ 磁性分離器，攔截聚合物顆粒和金屬雜質；

? 定期清洗：每 15 天用熱水（80℃）沖洗管路，每月用專用清洗劑（如堿性除油劑）循環清洗，去除油劑殘留。

某化纖集團通過精準防腐管理，冷卻系統平均壽命從 2 年延長至 6 年，年維護成本降低 60%。

（二）能效優化與智能運行

1. 負荷動態調節

? 變頻控制：根據紡絲機開機臺數、速度自動調整壓縮機轉速（30-60Hz），部分負荷時節能 30%-40%；

? 余熱回收：利用定型機廢氣（200-220℃）加熱車間供暖或熱水，年節約蒸汽消耗 8000 噸；

? 某化纖廠應用后，冷水機年耗電量下降 180 萬度，折合減少碳排放 1200 噸。

1. 智能協同策略

? 群組控制：多臺冷水機并聯運行時，按總冷量需求智能啟停（如 5 臺機組實現 20%-100% 負荷調節）；

? 工藝聯動：通過工業互聯網平臺與紡絲 MES 系統對接，根據生產計劃提前預冷設備，縮短開機準備時間；

? 數據監控：實時采集溫度、流量、能耗數據，生成紡絲工藝 - 能耗分析報告，優化冷卻溫差（每降低 1℃節能 2.5%）。

（三）可靠性保障與應急處理

1. 預防性維護計劃

? 日常檢查：每日記錄進出水溫度、壓力、流量（偏差≤3%），檢查設備有無泄漏和異常振動；

? 定期保養：每運行 1500 小時更換過濾器濾芯，每 3000 小時更換冷凍油和干燥過濾器，清潔換熱器；

? 年度檢修：進行壓縮機性能測試、壓力試驗（1.5 倍工作壓力）和電氣絕緣測試（≥1MΩ）。

1. 應急處理預案

? 冷卻中斷：立即啟動備用冷水機（切換時間≤5 秒），紡絲機降速至 50% 運行，避免大規模斷絲；

? 管路堵塞：?jiǎn)⒂脗溆眠^濾回路，采用高壓水反沖洗堵塞管路，添加油劑溶解劑清除沉積物；

? 停電故障：?jiǎn)?dòng)柴油發電機（確保 20 秒內供電），優先保障聚合反應釜和紡絲冷卻系統運行。

四、典型案例：大型化纖廠冷卻系統設計

（一）項目背景

某大型化纖廠（年產滌綸長絲 30 萬噸）需建設綜合冷卻系統，服務于 2 條聚合線、8 條紡絲線、4 臺牽伸機及定型設備，要求系統總制冷量 12000kW，控溫精度 ±0.5℃，符合 GB/T 14464 化纖長絲標準。

（二）系統配置

1. 冷卻架構：

? 聚合區：6 臺 1000kW 高壓螺桿冷水機（5 用 1 備），為反應釜和熔體管道冷卻，控溫精度 ±0.5℃；

? 紡絲區：10 臺 600kW 精密冷水機，服務紡絲組件和側吹風系統，總循環水量 8000m3/h；

? 后加工區：5 臺 800kW 高效冷水機，為牽伸輥和定型機冷卻，控溫精度 ±0.5℃。

1. 安全與節能設計：

? 全系統采用防腐蝕設計（316L 不銹鋼 + FKM 密封件），多級過濾攔截聚合物和油劑，適應化纖環境；

? 安裝智能能源管理平臺，實現余熱回收、變頻調節和遠程監控，綜合節能率≥30%；

? 關鍵設備采用 2N 冗余設計，配備應急電源和泄漏檢測系統，確保生產連續和環境安全。

（三）運行效果

? 產品品質：纖維斷裂強度偏差≤0.2cN/dtex，染色色差 ΔE≤1.5，客戶投訴率下降 80%；

? 生產效率：設備有效作業率從 88% 提升至 98%，斷絲率控制在≤0.5%；

? 成本效益：?jiǎn)挝焕w維冷卻能耗降至 55kWh / 噸，年節約電費 1000 萬元，投資回收期 3 年。

化纖行業的冷水機應用，是 “精準溫控”“耐油防腐” 與 “高效節能” 的高度統一，它不僅能保障纖維品質穩定性和生產連續性，更能通過智能管理降低生產成本。隨著化纖行業向功能化、差別化發展（如超細纖維、高性能產業用絲），冷水機將向 “更高精度控溫（±0.1℃）、全流程熱回收、低碳制冷” 方向發展。選擇專業的化纖冷水機，是實現高品質化纖量產的關鍵支撐。
